Erweiterung Rudolf Steiner Schule

Anbau unterirdischer Saal, Rudolf Steiner Schule, Winterthur

2017

Rudolf-Steiner-Schulverein Winterthur

denker zimmer architekten, Berlin

Novum Bau AG, Frauenfeld

Stutz AG, Frauenfeld

Projektierung, Ausschreibung, Realisierung: Tragkonstruktion und Baugrube

Tobias Rapp, dipl. Bauing. TU / SIA

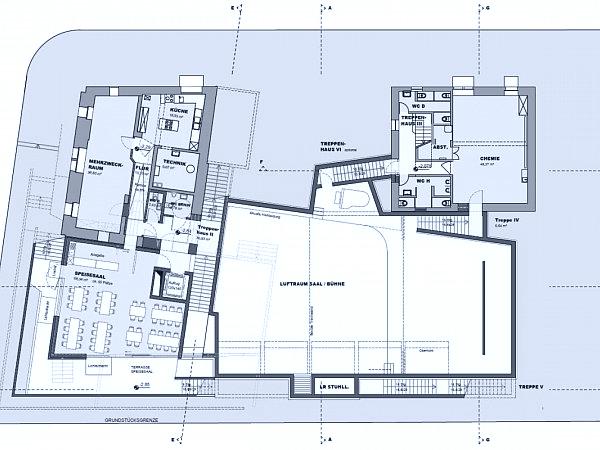

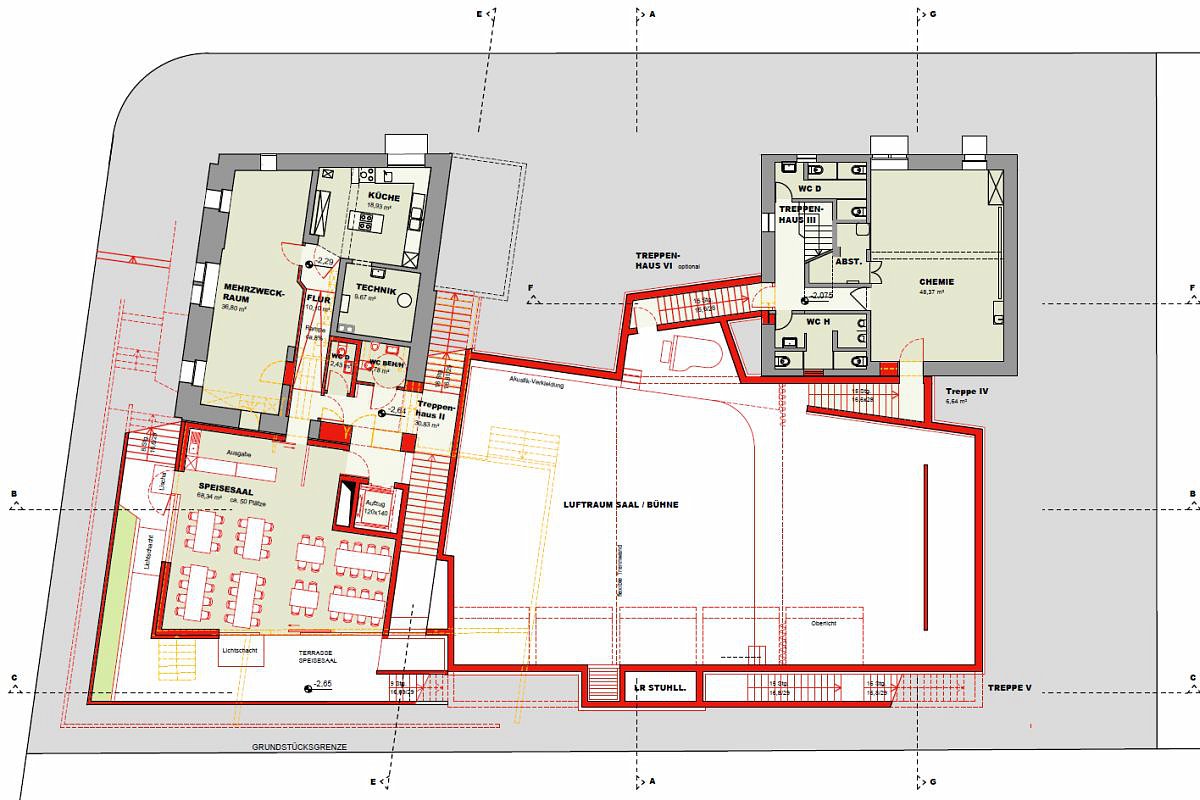

Auf dem bestehenden Gelände der RSSW wurde ein 2-geschossiger unterirdischer Verbindungsbau bestehend aus Mehrzwecksaal, Speisesaal und Bibliothek, nebst Technik- und Lagerräumen erstellt. Das Projekt baut direkt an die bestehenden Häuser an und verbindet diese unterirdisch miteinander.

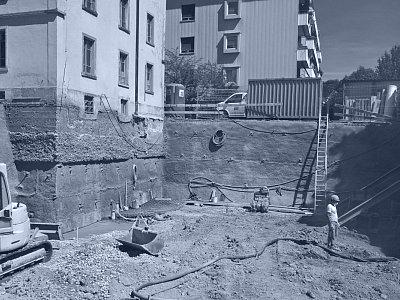

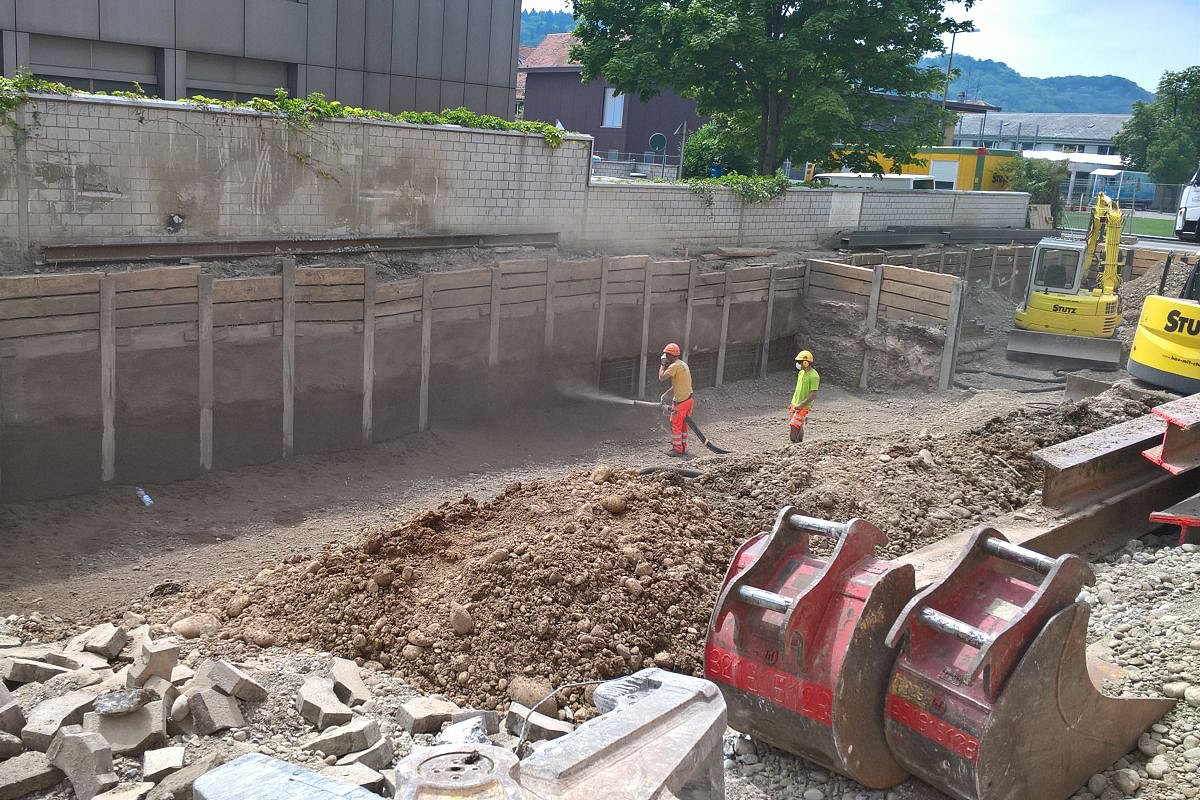

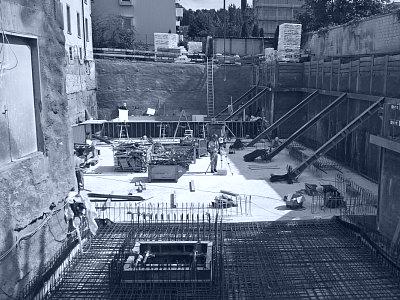

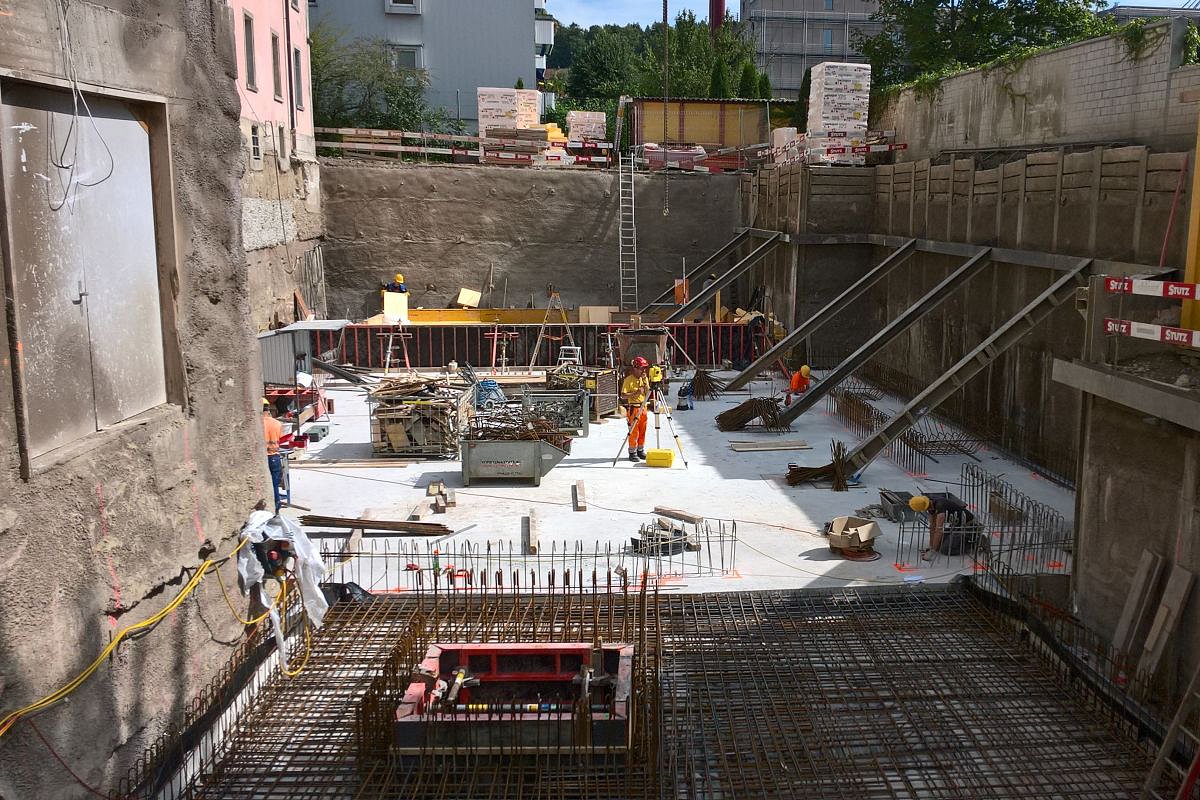

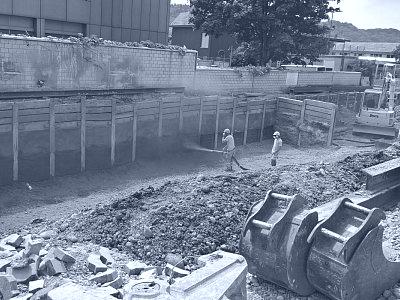

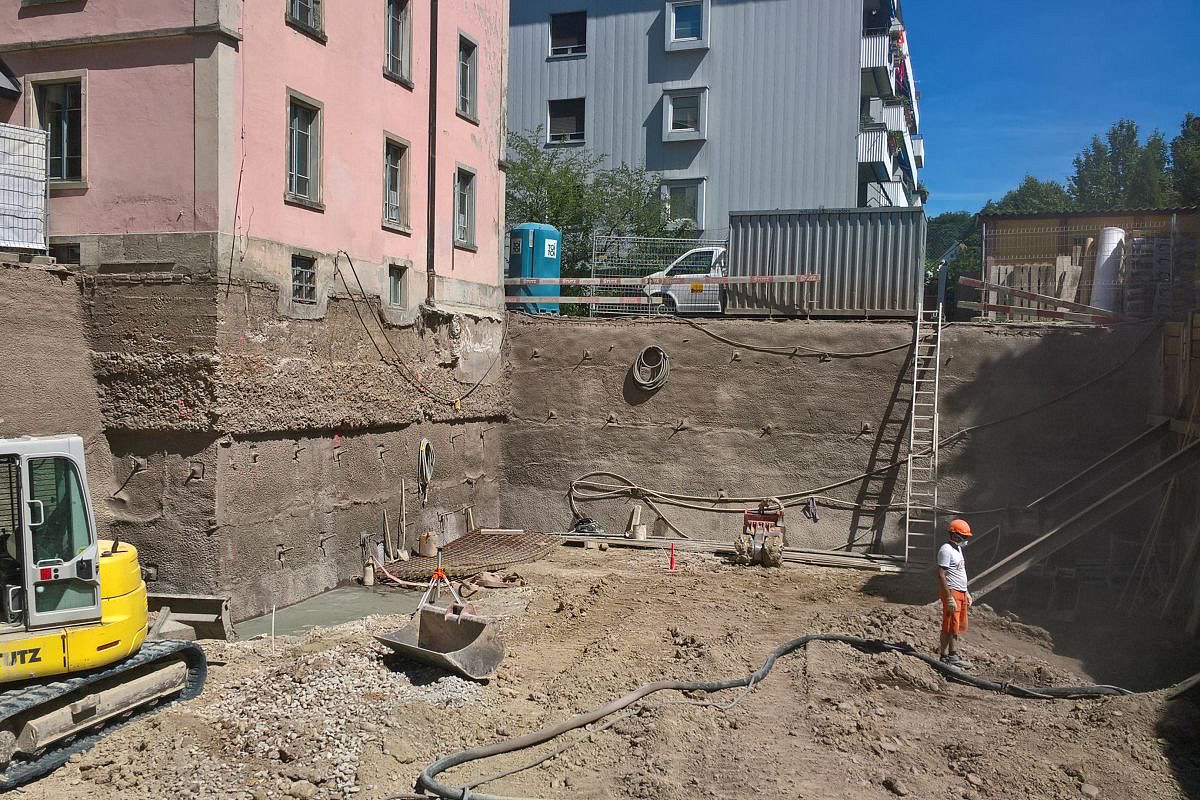

Aufgrund der engen Platzverhältnisse wurde die Baugrube mit einer Rühlwand geplant. Wo möglich wurde eine Nagelwand mit Neigung 5:1 erstellt. Die bestehenden 4-geschossigen Gebäude wurden ebenfalls mit einer Nagelwand auf einer Höhe bis 3 m unterfangen. Zur Auftriebssicherung wurden Zugpfähle in der Bodenplatte verankert.

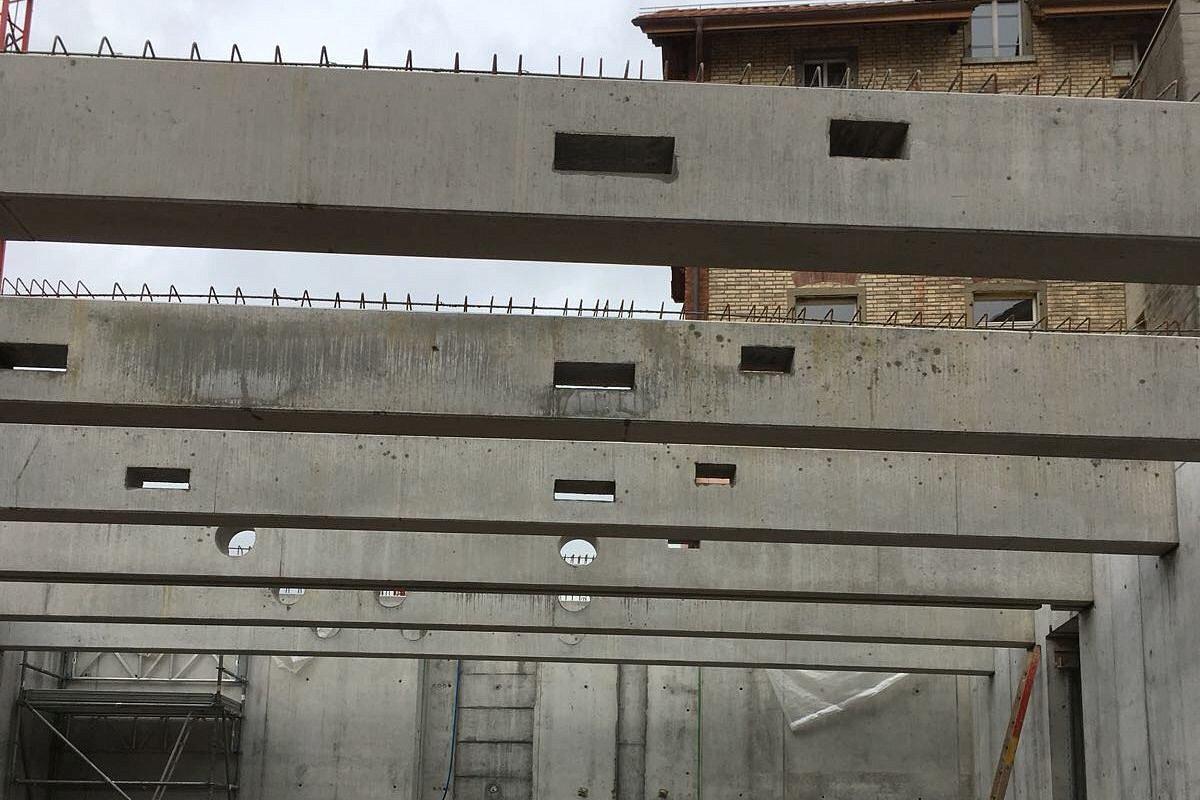

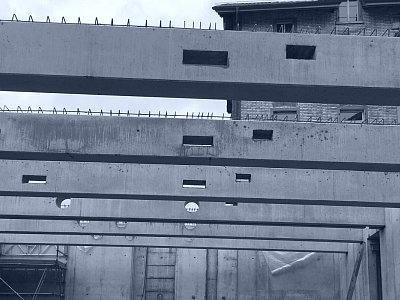

Der Anbau wurde in wasserdichter Massivbauweise erstellt. Für die Saaldecke wurden bis 13 m lange Spannbetonträger mit Halbfertigteilplatten kombiniert, so dass auf eine Schalung des 5 m hohen Raumes verzichtet werden konnte. Der nord-westliche Teil ist für eine spätere 4-geschossige Aufstockung ausgelegt. Wo möglich wurde das Betonzusatzmittel Pneumatit verwendet.
