Neubau Betriebsgebäude

Neubau Betriebsgebäude Baumer AG, Digitalprint

ca. 7 Mio. SFr.

2009

Comcolor Holding AG Frauenfeld

HLP Architekten AG, Effretikon

Vorprojekte, Projektierung, Ausschreibung, Ausführungsprojekt, Massivbau und Pfählung sowie Fachbauleitung

Tobias Rapp, dipl. Bauing. TU / SIA

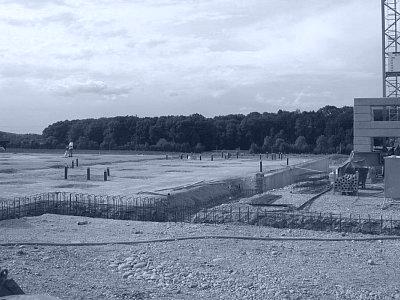

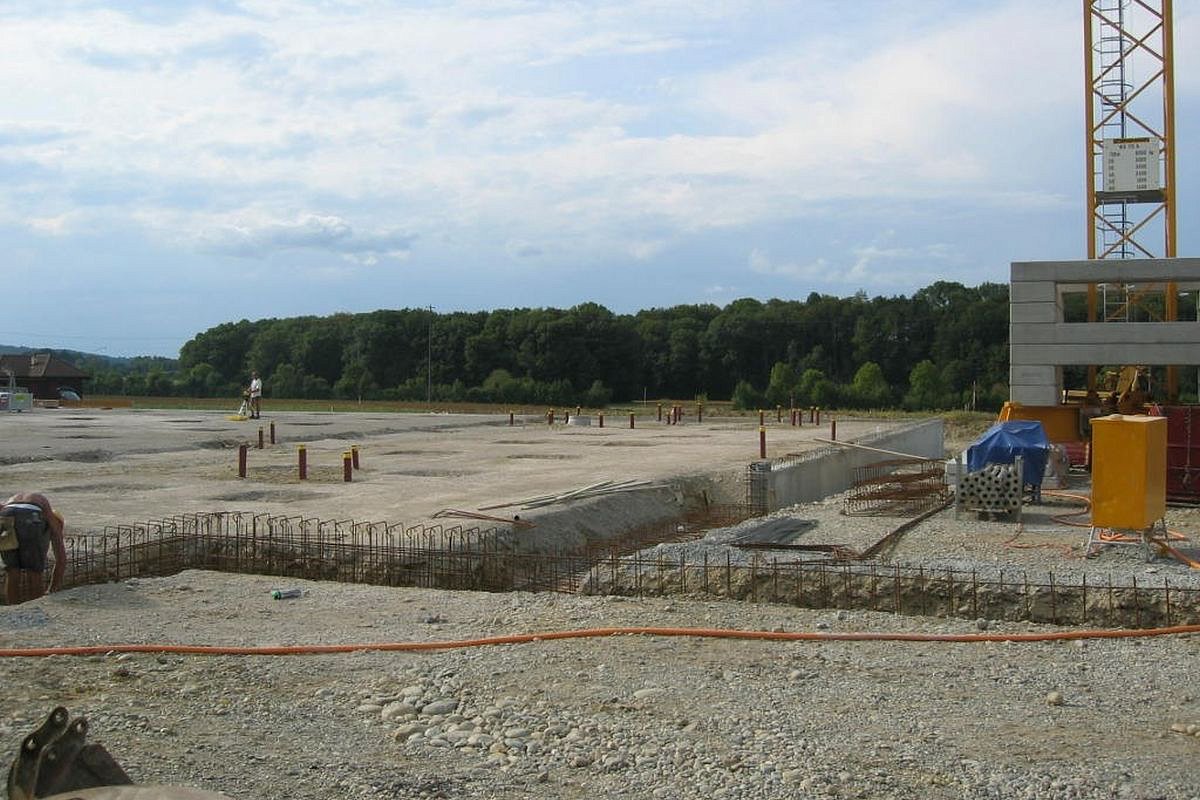

Das ganze Gebäude ist durchgehend auf 187 Pfählen fundiert. Es handelt sich um Fertigbetonrammpfähle mit den Abmessungen 24x24 bis 30x30 cm. Die Kräfte werden über den Spitzendruck (Standpfahl) in die festen Schichten eingeleitet.

Die Zugbänder der Hallen- Dreigelenkbinder sind in der Bodenplatte.

Die Bodenplatte überträgt die hohen Nutzlasten von bis zu 5 Tonnen pro m2 auf die Pfahlfundation.

Betonvolumen 1450 m3, Bewehrung ca. 140 to, Stahl ca. 190 to
